詳細説明

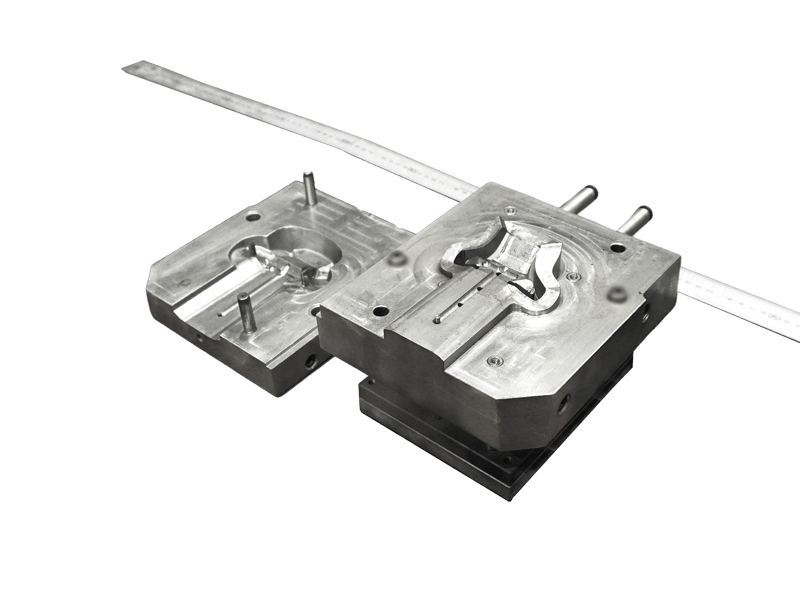

・フェイスシールドのウィング部分を成形するための金型であり、成形材料にはエラストマーを使用。

・ウィング部は顔面へのフィット性および装着時の快適性を確保するため、柔軟性と復元性を持つ形状。

・金型構造は、エラストマー成形に適したゲート配置および流動バランスを考慮して設計されており、材料の充填性と外観品質の安定化を図っている。また、製品の形状安定性を確保するため、適切なパーティングライン設定と離型性を考慮した構造。

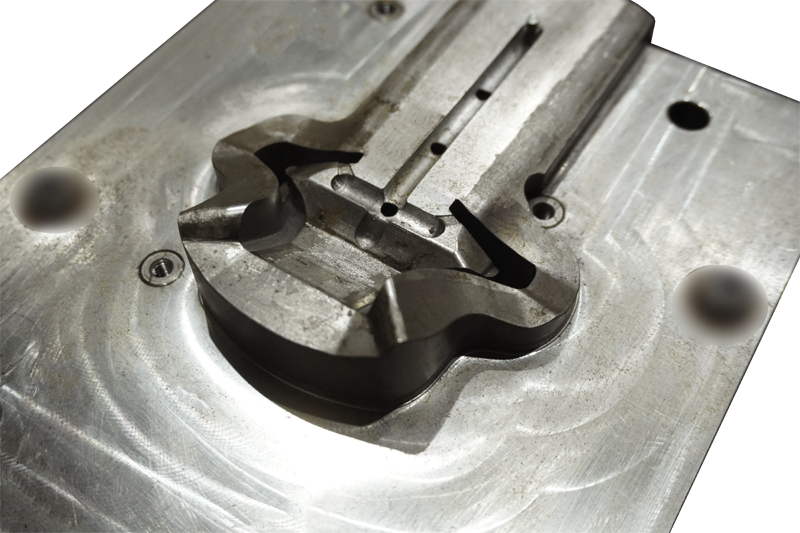

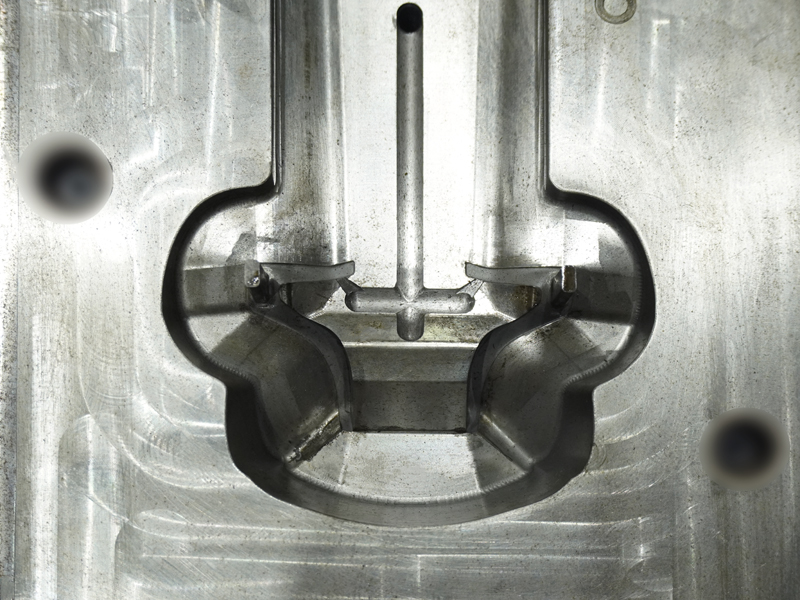

・ウィング部は薄肉形状を含むため、均一な肉厚分布と材料流動を考慮したキャビティ設計を採用し、成形不良の発生を抑制する設計。
